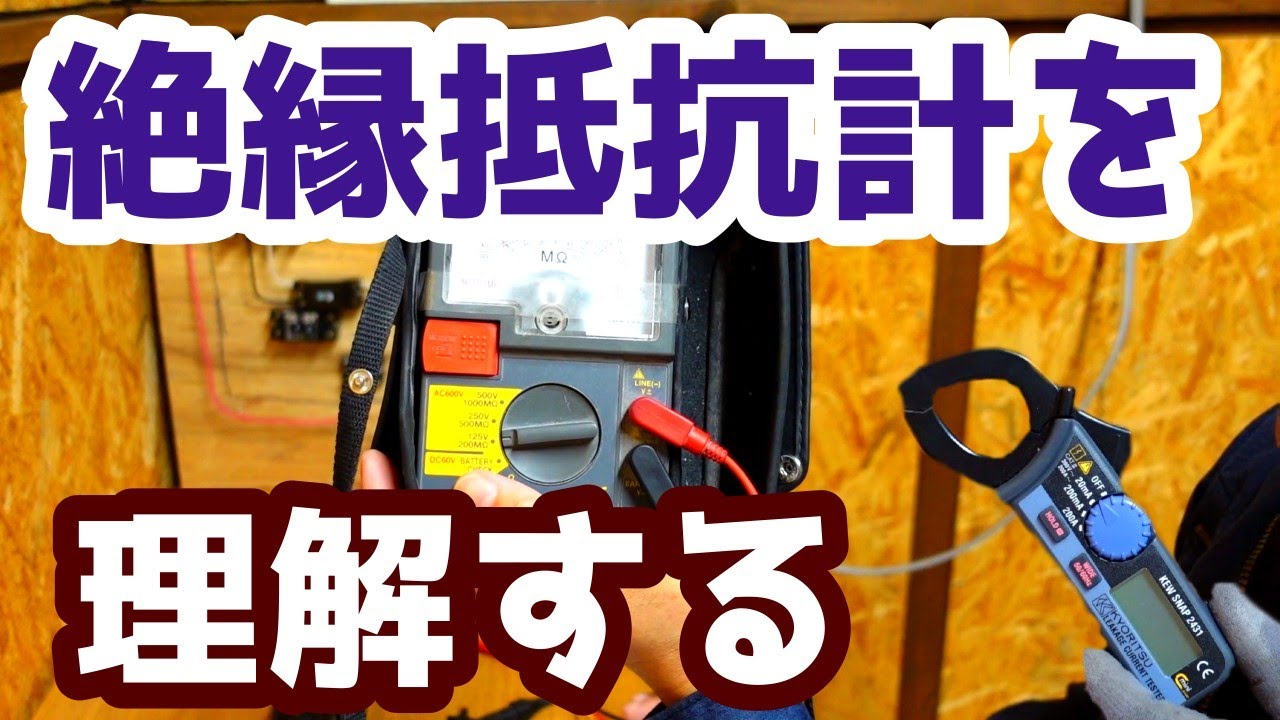

「絶縁抵抗計の使い方がわからない！」
「絶縁抵抗測定の手順がわからない！」
「絶縁抵抗計で実際に漏電を計測しているところを見たい！」
そんな悩みにお答えします！
電気工事士であっても絶縁抵抗計をしっかりと説明できる職人はどのくらいいるのでしょう？
僕は電気工事を始めたばかりの頃、絶縁抵抗測定に関して曖昧な理解で絶縁抵抗測定をしていました。
周りに聞いても納得いく答えは返ってこない。
それでは実際に現場で漏電している箇所の特定に時間がかかり
「本当にこの方法で正しく絶縁測定ができているのか？」
とても不安な気持ちを抱いたことを覚えています。
電気工事の中で絶縁測定は必要不可欠な作業です。これを、人に説明できるくらい理解を深めると、今後の電気工事を行う上でとても役に立つと思います。
特に、漏電している場所を見つけ出さなければならない時など、頭の中でイメージすることが出来ればスムーズに問題解決の糸口になります。
絶縁抵抗、絶縁抵抗測定、絶縁抵抗計、必要最低限のことを覚えましょう。
＼👇この動画もおすすめ！／
［絶縁抵抗計を理解する］のコメントに答えます！
▼ペン型絶縁接地抵抗計（BlueTooth搭載） KEW 6041BT
https://amzn.to/3ZQ7lVZ
改修現場や新築現場では、竣工に向けて最後の仕上げに行う自主検査。
そのとき必要不可欠なのが、三種の神器とも言える「テスター・絶縁抵抗計・接地抵抗計」です。
電気工事士の皆さん、次のように感じることはありませんか？
1.三つの計測器を用意しないとならない（毎回しまうのが面倒くさい）
2.一つ一つの本体が大きく、かさばる
3.忘れる可能性がある
各計器を持ち歩き、一つ一つ出して、一つ一つの計測器で試験する。
そして一つ一つしまい込む。本当に大変です！！
そんな悩みを全て解決してしまうのが今回ご紹介する「ペン型絶縁接地抵抗計 KEW 6041BT」です！
この商品を紹介する僕は、電工歴20年。
現在は1人で電気工事会社を立ち上げ、竣工検査を含め様々な現場に携わっています。
この動画では、現場経験から直接感じたことをお話しています。
電気工事をなりわいにするには、プロとして結果を出し、利益を上げなければなりません。
プロの電気工事士は、自分が請け負った電気工事は最後の検査までやります。
そして、検査結果をもとにお客様にご説明し、理解を得る。
お客様の信頼を得て対価をいただく、それがプロです。
しかし、いつまでも時間をかけるわけにはいきません。
なぜなら、次の現場が待っているから！
確実で正確、それでいて時間短縮を意識することが重要です。
三つの計測器を持ち歩くことは、検査までの過程に時間がかかるということ。
要は「段取りに時間がかかる」ということです。
こうした一つ一つの作業を短縮できれば、周りよりも多くの仕事ができます。
すなわち売り上げも上がります！
======
【ペン型絶縁接地抵抗計 KEW 6041BTのメリット】
・「絶縁・簡易接地・電圧」をこの1台で測定できる！
・腰袋にかさばらず収納できるペン型！
・片手でかんたん操作！
▼便利機能
①周囲が暗くなればオートで光るLED付き！
手元が見えにくい場所でも安心です。
②Bluetoothで計測データをスマホに保存できる！
仕事が終わったら会社に戻り報告書を書く、という手間をなくせます。
▼別売オプション
挿すだけでOK！
狭いところで便利な「L型のプローブ」も別売りで販売されています。
======
今までの面倒な作業がこれ1本で済む、便利機能まで！
すごく優れものだと思います。
まさに、現場の職人さんのために作られたような感上じですね。
一度使うと、もう他は使えないと思います！
時間の短縮による新しい時間の確保、
そこから生まれる利益を、ぜひ想像してみてください。
そして、電気工事士としてレベルアップし、
周りから注目を浴びる自分の姿を。
共立電気計器株式会社ではお客様サポートも完備。
購入時の不安や悩みも相談できます。
👇気になる方は、以下のリンクより詳しい機能や説明をご確認ください！
▼共立電気計器株式会社
▼ペン型絶縁接地抵抗計（BlueTooth搭載） KEW 6041BT
https://amzn.to/3ZQ7lVZ
絶縁抵抗に関してとても分かりやすい、こちらのサイトをご紹介！
▼kyoritsu お客様サポート
https://www.kew-ltd.co.jp/support/knowledge/technical/insulation
＼🔨おすすめの商品はコチラ👇／
▼SANWA アナログ絶縁抵抗計 500V/250V/125V PDM5219S
💡僕が使用しているものより全然いいのでお勧めです。
https://amzn.to/322F3dN
▼SANWA ハイブリッドミニテスタ(3レンジ絶縁抵抗計+クランプ)ケース付 DG35AC
https://amzn.to/2Y8K5o8
▼共立電気計器 (KYORITSU) 2431 キュースナップ・漏れ電流・負荷電流測定用クランプメータ
https://amzn.to/346bBq5
コメントで質問があったので紹介します！
▼ワタベ 低圧ゴム手袋(薄手タイプ)直流750V以下
https://amzn.to/3rHOQSl
⚡─────────────────────⚡
＼📩簡単１分で登録！無料メルマガ／
👇電気工事の情報をメールでお届け！
https://tinyurl.com/25369tum
※キャリアメール不可✖（docomo、au、SoftBank等）
GmailやYahoo!等、PCアドレス推奨
＼🎁LINE登録で無料プレゼント動画をGET！／
▼ 登録はコチラ！
https://line.me/R/ti/p/@000lrvpa
＼電気工事のリアルな悩みを相談！／
🚩 #ヤザキ電気オンラインサロン ⚡️ヤザキ電校
https://yazakidenki.com/yazakidenko/
無料版アリ！簡単🔰
＼職人 1人親方 独立して忙しいあなたへ／
#ヤザキ電気の見積もりソフト
https://yazakidenki.com/yazakimitumori/
⚡電気工事を動画で学ぶ👀──────
＼👇今すぐチャンネル登録！／
#初心者のタメの電気工事 （6.9万人）
https://www.youtube.com/channel/UCienfoWDu7N4i_t3xsn7Mtw
#YAZAKIDENKIInc. （1.9万人）
https://www.youtube.com/channel/UCEDWD6CZmi1vkvu8bVflDqQ
#電気工事で稼ごう！ （1.7万人）
https://www.youtube.com/channel/UC6bs8RwwSyCJQSulIEoajsg
#ヤザキ電気オンデマンド #vimeo
https://vimeo.com/yazakidenki/vod_pages
【vimeo筆記編 第二種電気工事士を取ろう！】
【vimeo技能編 第二種電気工事士を取ろう！】
⚡ラジオ発信中！スキマ時間に耳で学ぶ👂────
🎙 #Voicy #ヤザキ電気の電気工事士ラジオ
https://voicy.jp/search/%E3%83%A4%E3%82%B6%E3%82%AD%E9%9B%BB%E6%B0%97
🎙 #standfm #ヤザキ電気ラジオ
https://stand.fm/channels/5f50c3816a9e5b17f767a77b
＼現場で差がつく！／
⚡この動画を見たあなたにおススメ───────
📚電気工事の技術力を高める行動５選
https://amzn.to/34C4F4g
📚 #note
https://note.com/yazakidenki_inc/n/nd5943601d8e9
⚡ヤザキ電気の最新情報をGET！☑───────
Twitter▶ https://twitter.com/yazakidenki
Instagram▶ https://www.instagram.com/yazakidenki/?hl=ja
Tiktok▶ https://www.tiktok.com/@yazakidenki?lang=ja
＼限定グッズ🥛販売中！／
ヤザキ電気ストア
https://suzuri.jp/yazakidenki
⚡─────────────────────⚡
絶縁抵抗計を現場で効率よく使うには、以下のポイントに注意すると良いでしょう。
測定する回路の電源を切り、電圧がないことを確認します。電圧がかかったまま測定すると、絶縁抵抗計や被測定物に損傷を与える可能性があります。
測定する回路の使用電圧に応じて、絶縁抵抗計の試験電圧を選択します。一般的には、使用電圧の2倍以上の試験電圧が推奨されます。
測定する前に、絶縁抵抗計のバッテリーチェック、オープンチェック、ゼロチェックを行います。これらのチェックは、絶縁抵抗計の機能や測定コードの状態を確認するために必要です。
測定する回路の種類に応じて、対地間測定か線間測定かを選択します。対地間測定は、電線と大地との間の絶縁抵抗を測定する方法で、漏電の危険性を調べるのに適しています。線間測定は、電線間の絶縁抵抗を測定する方法で、絶縁不良の箇所を特定するのに適しています。
測定するときに、測定ボタンを押し続ける必要があります。測定時間は、1分間程度が目安です。測定結果は、絶縁抵抗計のメーターまたはディスプレイで読み取ります。測定結果が判定基準値を満たしているかどうかを確認します。
測定終了後、放電ボタンを押して、被測定物の電圧をゼロにします。プローブを外す前に、電圧がないことを確認します。
以上が、絶縁抵抗計を現場で効率よく使うための方法です。絶縁抵抗測定は、電気設備の安全性や信頼性を確保するために重要な作業です。正しい使い方を覚えて、安全に測定しましょう。
─────────────────────
▼目次
0:00 絶縁抵抗計
4:05 絶縁抵抗って何？
5:26 絶縁抵抗測定はなぜ、必要？
7:02 絶縁抵抗計の仕組み
8:37 対数目盛り
9:35 レンジの種類
13:29 絶縁抵抗値の基準
14:30 絶縁抵抗の測定場所
18:24 まとめ
24:18 絶縁抵抗計の説明
30:56 実演！
33:30 線間の絶縁測定
37:02 大地間の絶縁測定
38:39 実体験のお話
40:28 ハイブリットテスターで絶縁測定をする
41:42 実際に「漏電」させて計測する
─────────────────────
